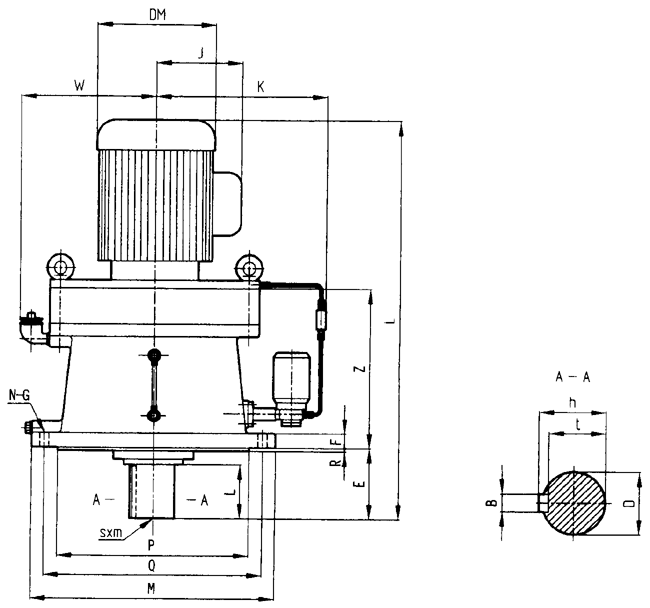

        F8000系列減速機一級立式直聯(lián)型外形安裝尺寸 圖表

        FLD型8165～8255

機型號	尺寸
	Z	E	F	R	M	Q	P	N-D	K	W	輸出端
											D	L	B	t	h	s×m
8165	219	89	20	4	340	310	270	6-φ11	217	200	60	80	18	53	64	M10×18
8175	258	94	22	5	400	360	316	8-φ14	222	225	70	84	20	62.5	74.5	M12×24
8185	279	110	22	5	430	390	345	8-φ18	237	240	80	100	22	71	85	M12×24
8195	320	145	30	6	490	450	400	12-φ18	360	200	95	125	25	86	100	M20×34
8205	308	204	30	5	455	405	355	8-φ22	376	287	100	165	28	90	106	M20×34
8215	328	203	35	7	490	440	390	8-φ24	400	290	110	165	28	100	116	M20×34
8225	356	211	35	10	535	475	415	8-φ27	400	326	120	165	32	109	127	M20×34
8235	380	250	40	10	570	510	450	8-φ27	413	344	130	200	32	119	137	M24×41
8245	411	250	40	10	635	560	485	8-φ33	420	365	140	200	36	128	148	M24×41
8255	493	295	45	10	685	610	535	8-φ33	432	425	160	240	40	147	169	M30×49

注；“K”尺寸是減速機中心線到示油器的距離，該尺寸為油泵潤滑時的尺寸，其他潤滑方式無“K”尺寸。

一級立式直聯(lián)型外形安裝尺寸圖表

電動機		尺寸	型號
KW	極數(shù)		8165	8175	8185	8165	8205	8215	8225
1.5	4	DM	195
		J	170
		L	626
		重量	104
2.2	4	DM	215	215
		J	185	185
		L	669	719
		重量	110	146
3	4	DM	215	215
		J	185	185
		L	669	719
		重量	110	146
4	4	DM	240	240	240
		J	195	195	195
		L	384	737	781
		重量	142	178	210
5.5	4	DM	275	275	275
		J	215	215	215
		L	739	787	831
		重量	153	189	221
7.5	4	DM	275	275	275	275	275
		J	215	215	215	215	215
		L	774	827	866	952	989
		重量	153	212	244	309	313
11	4	DM	335	335	335	335	335	355
		J	265	265	265	265	265	265
		L	804	857	896	977	1017	1041
		重量	191	227	259	350	313	413
15	4	DM	335	335	335	335	335	335	335
		J	265	265	265	265	265	265	265
		L	853	897	936	1022	1157	1172	1218
		重量	212	249	281	389	367	432	536
18.5	4	DM		380	380	380	380	380	380
		J		300	300	300	300	300	300
		L		1019	1056	1132	1176	1191	1234
		重量		289	321	435	437	495	587
22	4	DM		380	380	380	380	380	380
		J		300	300	300	300	300	300
		L		1019	1056	1132	1176	1191	1234
		重量		314	435	435	450	495	600
30	4	DM			420	420	420	420	420
		J			340	340	340	340	340
		L			1102	1178	1215	1239	1279
		重量			426	515	487	508	653
37	4	DM				490	490	490	490
		J				375	375	375	375
		L				1248	1267	1291	1331
		重量					498	562	653
45	4	DM					490	490	490
		J					375	375	375
		L					1392	1416	1456
		重量					498	562	653
55	4	DM						515	515
		J						445	445
		L						1491	1526
		重量						655	736



電動機		尺寸	型號
KW	極數(shù)		8185	8195	8205	8215	8225	8235	8245	8255
15	6	DM				380	380	380	380
		J				300	300	300	300
		L				1131	1218	1278	1307
		重量				514	599
18.5	6	DM	420	420	420	420	420	420	420	420
		J	315	315	315	315	315	315	315	315
		L	1056	1132	1176	1193	1234	1303	1330	1461
		重量	321	435	437	514	599
22	6	DM	420	420	420	420	420	420	420	420
		J	315	315	315	315	315	315	315	315
		L	1056	1132	1176	1193	1234	1303	1330	1461
		重量	346	455	480	527	599
30	6	DM		490	490	490	490	490	490	490
		J		375	375	375	375	375	375	375
		L		1178	1225	1239	1279	1346	1375	1506
		重量		515	539	559	612
37	6	DM			515	515	515	515	515	515
		J			385	385	385	385	385	385
		L			1302	1309	1349	1416	1445	1578
		重量			539	559	650
45	6	DM				580	580	580	580	580
		J				470	470	470	470	470
		L				1416	1439	1503	1534	1661
		重量					650
55	6	DM					580	580	580	580
		J					470	470	470	470
		L					1594	1658	1687	1716
		重, 量					749
75	6	DM						645	645	645
		J						576	576	576
		L						1798	1827	1945
		重量
