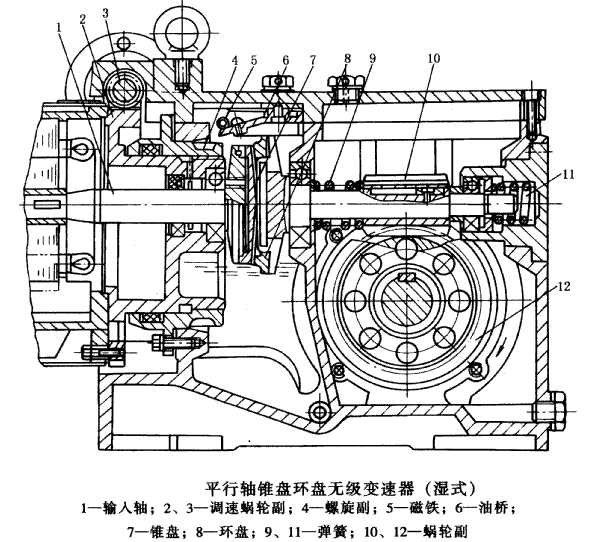

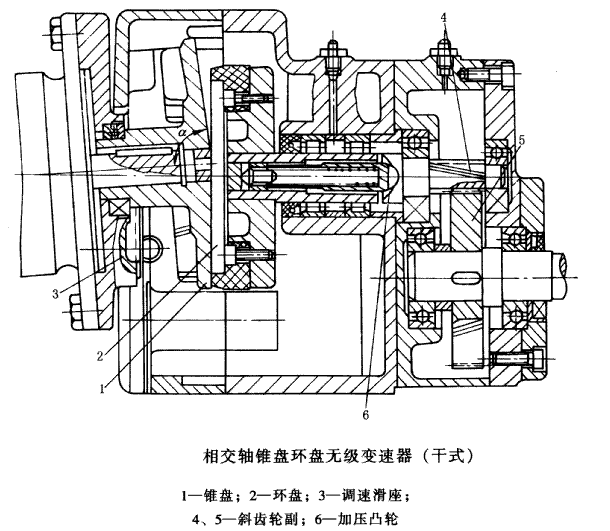

SPT系列錐盤環盤無級變速器有單級和雙級兩類。單級的可分為輸入軸、輸出軸軸線相交或平行的兩種（見圖15-3-1和圖 15-3-2）。前者為干式，錐盤可用鋼或鑄鐵制成，環盤用布質酚醛層壓板、塑料、石墨環氧樹脂涂層或碳纖維復合材料做成可更換的盤，以獲得有利的摩擦因數和便于更換，不需潤滑。其調速機構采用齒輪齒條或螺旋機構。后者需考慮自鎖問題，這種產品已標準化。

這種變速器具有傳動平穩、噪聲低、結構緊湊、變速范圍大、恒功率特性好的特點，在中高速范圍運轉時，傳動效率達80%~90%，滑差率<3%。在運轉或靜止時均可調速。

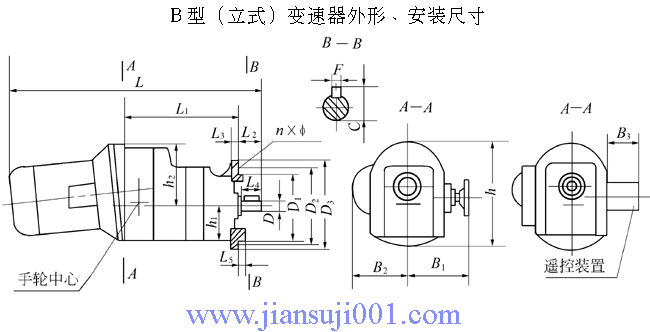

尺寸		B1	B2	B3	D (h6)	F	C	h	h1	h2	D1 (h9)	D2	D3	n-φ	L1	L2	L3	L4	L5	L	重量/kg
機號
0.37 0.55	Ⅰ	146	­—	­—	28	8	31	220	60	140	130	165	200	4-13	255	50	12.5	58	4	553	33
	Ⅱ	146	—	—	28	8	31	220	60	140	130	165	200	4-13	260	50	12.5	56	4	556	35
0.75 1.1 1.5	Ⅰ	175	—	88	32	10	35	330	80	220	160	210	260	4-13	297	61	16	60	5	642	65
	Ⅱ	175	135	88	32	10	35	330	82	220	160	210	260	4-13	317	61	16	60	5	662	72
2.2	Ⅱ	208	—	88	48	16	51.5	370	102	170	250	300	350	6-17	369	69	25	80	8	807	136
3	Ⅰ	208	—	88	48	16	51.5	370	102	170	250	300	350	6-17	369	69	25	80	8	807	136

性能參數

表15-3-4

型號

減速級數

電機極數

變速范圍/r·min-1

0.37kW

0.55kW

型號

減速級數

電機極數

變速范圍/r·min-1

0.75kW

1.1kW

1.5kW

型號

減速級數

電機極數

變速范圍/r·min-1

2.2kW

3 kW

輸出轉矩/N·m

輸出轉矩/N·m

輸出轉矩/N·m

0.37         0.55

I1

2

784~3136

1.04~1.84

1.54~2.74

0.75   1.1   1.5

I1

4

330~1647

4.00~8.86

5.82~12.9

7.93~17.6

2.2           3

I1

4

438~1752

11.0~19.6

15.0~26.7

4

420~1680

1.93~3.44

2.89~5.14

6

220~1100

5.99~13.3

8.71~19.3

11.9~26.4

6

290~1160

16.5~29.3

I2

2

383~1531

2.12~3.77

3.15~5.60

I2

4

160~820

8.03~18.3

11.8~26.8

16.1~36.6

I2

4

215~870

22.2~39.9

30.3~54.4

4

205~820

3.96~7.04

5.89~10.5

6

106~540

12.2~27.6

17.9~40.5

24.4~55.2

6

144~580

33.3~59.6

I3

2

93~368

8.82~15.5

13.1~23.1

I3

4

53~262

25.1~55.2

36.8~80.9

50.2~110

I3

4

81~323

59.8~106

81.5~144

4

50~197

16.5~28.9

24.5~42.9

6

35~172

38.3~83.6

56.1~123

76.5~167

6

54~214

90.2~159

Ⅱ

2

22~82

39.6~65.6

58.9~97.5

Ⅱ

4

17~82

80.3~172

118~252

161~344

Ⅱ

4

15~59

327~572

446~780

4

12~44

73.8~120

110~179

6

11~54

122~266

179~390

244~532

6

10~39

495~858

Ⅲ

2

5.6~20.5

158~258

235~383

Ⅲ

4

5~24

274~585

402~858

548~1170

Ⅲ

4

4~14.5

1331~2145

1816~2925

4

3~11

295~481

439~715

6

3.5~15

439~836

644~1226

878~1671

6

2.5~9

2145~3432

   注：1、B型（立式）電機功率0.37～1.5kW者，減速器只有1、2級減速;電機功率2.2～3kW者，減速器只有1級減速。

         2、傳動效率80％～90％，滑差率＜3％。恒功率特性好。
