UEG系列并列式電動液壓缸選型方法

注：1.活塞桿伸出時，外力對活塞桿的拉力標記為負值。例如，活塞桿朝下，將掛在桿端1000kg的重物慢慢放下時，重物對活塞桿的拉力值是10 kN，應標記為：-10kN。

2.活塞桿縮回時，外力對活塞桿的推力標記為負值。例如，伸出的活塞桿朝上，托著1000kg 重物，慢慢落下時，重物對活塞桿的推力值是10kN，應標記為：-10kN。

3.推拉等速功能是系統采用差動回路實現的。其推拉速度和最大推拉力都近擬。

UEG系列并列式電動液壓缸實體模型

UEG-C系列并列式電動液壓缸實體模型 UEG-D系列并列式電動液壓缸實體模型

UEG-H系列并列式電動液壓缸實體模型 UEG-J系列并列式電動液壓缸實體模型

UEG-Q系列并列式電動液壓缸實體模型 UEG-Z系列并列式電動液壓缸實體模型

如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings 2007瀏覽插件

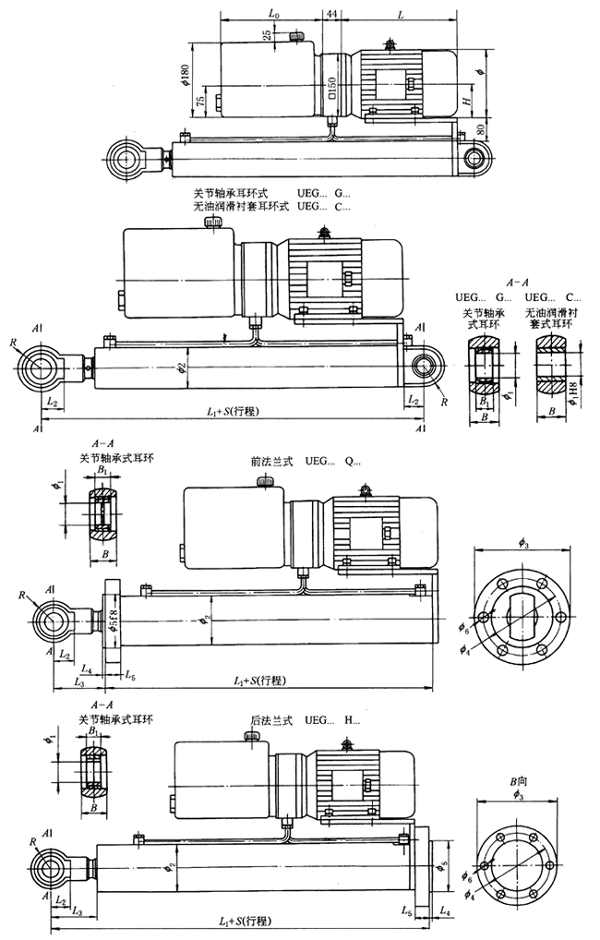

UEG系列并列式電動液壓缸安裝型式

UEG系列并列式電動液壓缸安裝尺寸

UEG 系列并列式電動液壓缸外形連接尺寸 /mm

G 、 C 型	缸徑	40			50			63			80			90			100
	桿徑	20	22	28	25	28	36	32	36	45	40	45	56	45	50	63	50	56	70
	L₁	250			265			310			365			370			430
	L₂	30			40			40			55			55			70
	φ₁	20^-0.01			30^-0.01			30^-0.01			40^-0.012			40^-0.012			50^-0.012
	φ₂	58			70			83			108			114			127
	R	25			35			35			45			45			60
	B
	B₁	16			22			22			28			28			35
	S≤	2000									3000
Q型	L₁	162			165			195			212			212			247
	L₂	30			40			40			55			55			70
	L₃	71			83			90			130			135			155
	L₄	5			5			5			5			5			5
	L₅	20			20			25			25			25			30
	φ₁	20^-0.01			30^-0.01			30^-0.01			40^-0.012			40^-0.012			50^-0.012
	φ₂	58			70			83			108			114			127
	φ₃	104			120			140			175			190			210
	φ₄	84			98			115			145			160			180
	φ₅	64			76			90			115			130			145
	φ₆	6孔11			6孔11			6孔13			8孔135			8孔155			8孔18
	R	25			35			35			45			45			60
	B
	B₁	16			22			22			28			28			35
H型	L₁	253			268			310			367			372			432
	L₂	30			40			40			55			55			70
	L₃	71			83			90			130			135			155
	L₄	5			5			5			5			5			5
	L₅	20			20			25			25			25			30
	φ₁	20^-0.01			30^-0.01			30^-0.01			40^-0.012			40^-0.012			50^-0.012
	φ₂	58			70			83			108			114			127
	φ₃	104			120			140			175			190			210
	φ₄	84			98			115			145			160			180
	φ₅	64			76			90			115			130			145
	φ₆	6孔11			6孔11			6孔13			8孔135			8孔155			8孔18
	R	25			35			35			45			45			60
	B
	B₁	16			22			22			28			28			35
J型	L₁	80			95			102			147			152			177
	L₂	30			40			40			55			55			70
	L₃	70			80			100			125			140			155
	L₄	110			130			155			185			200			230
	L₅	28			34			34			44			44			54
	L₆	233			248			285			342			347			402
	φ₁	20^-0.01			30^-0.01			30^-0.01			40^-0.012			40^-0.012			50^-0.012
	φ₂	58			70			83			108			114			127
	φ₃	70			80			100			120			135			150
	R	25			35			35			45			45			60
	B
	B₁	16			22			22			28			28			35
Z型	L₁	233			248			285			342			347			402
	L₂	30			40			40			55			55			70
	L₃	70			80			100			125			140			155
	L₄	110			130			155			185			200			230
	L₅	28			34			34			44			44			54
	φ₁	20^-0.01			30^-0.01			30^-0.01			40^-0.012			40^-0.012			50^-0.012
	φ₂	58			70			83			108			114			127
	φ₃	70			80			100			120			135			150
	R	25			35			35			45			45			60
	B
	B₁	16			22			22			28			28			35
D型	L₁	142			145			170			177			177			207
	L₂	30			40			40			55			55			70
	L₃	78.5			90.5			100			145			150			172.5
	L₄	25			25			30			40			40			45
	L₅	105			120			140			160			185			205
	L₆	130			150			175			200			230			255
	L₇	25			30			35			40			45			50
	L₈	40			45			50			60			70			80
	φ₁	20^-0.01			30^-0.01			30^-0.01			40^-0.012			40^-0.012			50^-0.012
	φ₂	58			70			83			108			114			127
	φ₃	11			11			13			17			17			21
	R	25			35			35			45			45			60
	B
	B₁	16			22			22			28			28			35

140

G 、 C 型	缸徑	110			<, DIV align=center onselect="null">125			150	160			180			200			220			250
	桿徑	56	63	80	63	70	90	70	80	100	75	85	105	80	90	110	90	100	125	100	110	140	110	125	160	125	140	180
	L₁	440			455			500			507			515			590			630			690			730
	L₂	70			70			80			80			80			90			100			100			120
	φ₁	50^-0.012			50^-0.012			60^-0.015			60^-0.015			60^-0.015			70^-0.015			80^-0.015			90^-0.02			100^-0.02
	φ₂	140			152			168			180			194			219			245			272			299
	R	60			60			70			70			70			80			90			100			110
	B
	B₁	35			35			44			44			44			49			55			60			70
	S≤	4000															5000
Q型	L₁	252			262			287			292			292			333			343			383			393
	L₂	70			70			80			80			80			90			100			10			120
	L₃	160			165			180			182			190			215			235			260			280
	L₄	5			5			5			5			10			10			10			10			10
	L₅	30			40			40			40			50			50			60			70			70
	φ₁	50^-0.012			50^-0.012			60^-0.015			60^-0.015			60^-0.015			70^-0.015			80^-0.015			90^-0.02			100^-0.02
	φ₂	140			152			168			180			194			219			245			272			299
	φ₃	225			240			260			285			300			325			365			405			450
	φ₄	195			210			225			245			260			285			320			355			390
	φ₅	160			175			190			205			220			245			275			305			330
	φ₆	8孔18			10孔18			10孔20			10孔22			10孔22			10孔24			10孔26			10孔29			12孔32
	R	60			60			70			70			70			80			90			100			110
	B
	B₁	35			35			44			44			44			49			55			60			70
H型	L₁	442			467			507			514			532			598			638			713			743
	L₂	70			70			80			80			80			90			100			10			120
	L₃	160			165			180			182			190			215			235			260			280
	L₄	5			5			5			5			10			10			10			10			10
	L₅	30			40			40			40			50			50			60			70			70
	φ₁	50^-0.012			50^-0.012			60^-0.015			60^-0.015			60^-0.015			70^-0.015			80^-0.015			90^-0.02			100^-0.02
	φ₂	140			152			168			180			194			219			245			272			299
	φ₃	225			240			260			285			300			325			365			405			450
	φ₄	195			210			225			245			260			285			320			355			390
	φ₅	160			175			190			205			220			245			275			305			330
	φ₆	8孔18			10孔18			10孔20			10孔22			10孔22			10孔24			10孔26			10孔29			12孔32
	R	60			60			70			70			70			80			90			100			110
	B
	B₁	35			35			44			44			44			49			55			60			70
J型	L₁	182			187			207			209			212			242			267			297			321
	L₂	70			70			80			80			80			90			100			10			120
	L₃	170			185			200			215			230			255			285			320			350
	L₄	245			260			290			305			320			360			405			455			500
	L₅	54			54			64			64			64			74			84			94			102
	L₆	412			427			467			474			482			548			578			643			673
	φ₁	50^-0.012			50^-0.012			60^-0.015			60^-0.015			60^-0.015			70^-0.015			80^-0.015			90^-0.02			100^-0.02
	φ₂	140			152			168			180			194			219			245			272			299
	φ₃	165			185			210			222			235			270			295			330			355
	R	60			60			70			70			70			80			90			100			110
	B
	B₁	35			35			44			44			44			49			55			60			70
Z型	L₁	412			427			467			474			482			548			578			643			673
	L₂	70			70			80			80			80			90			100			10			120
	L₃	170			185			200			215			230			255			285			320			350
	L₄	245			260			290			305			320			360			405			455			500
	L₅	54			54			64			64			64			74			84			94			102
	φ₁	50^-0.012			50^-0.012			60^-0.015			60^-0.015			60^-0.015			70^-0.015			80^-0.015			90^-0.02			100^-0.02
	φ₂	140			152			168			180			194			219			245			272			299
	φ₃	165			185			210			222			235			270			295			330			355
	R	60			60			70			70			70			80			90			100			110
	B
	B₁	35			35			44			44			44			49			55			60			70
D型	L₁	212			212			237			237			237			273			283			306			311
	L₂	70			70			80			80			80			90			100			10			120
	L₃	177.5			187.5			202.5			207			212.5			240			260			293.5			316
	L₄	45			55			55			60			65			70			70			87			92
	L₅	230			255			280			295			310			345			385			435			495
	L₆	280			310			340			355			375			415			465			525			595
	L₇	55			60			65			67			70			75			80			90			100
	L₈	90			100			115			120			130			145			165			185			205
	φ₁	50^-0.012			50^-0.012			60^-0.015			60^-0.015			60^-0.015			70^-0.015			80^-0.015			90^-0.02			100^-0.02
	φ₂	140			152			168			180			194			219			245			272			299
	φ₃	21			25			25			25			31			31			31			37			45
	R	60			60			70			70			70			80			90			100			110
	B
	B₁	35			35			44			44			44			49			55			60			70

電機技術參數 /mm

電機功率/kW	0.55	0.75	1.1	1.5	2.0	2.2	3.0	4.0	5.5	7.5	11	15
φ	175	175	195	195	195	215	215	240	275	275	335	335
H	80	80	90	90	90	100	100	112	132	132	160	160
L	275	275	280	305	320	370	370	380	475	515	605	650

注：L₀=0.00005d²S 式中：L₀—油箱長度，mm；d—活塞桿直徑，mm；S—行程，mm。L₀最小值為220。每個檔次+100，依次分別為220，320，420，520，…。
