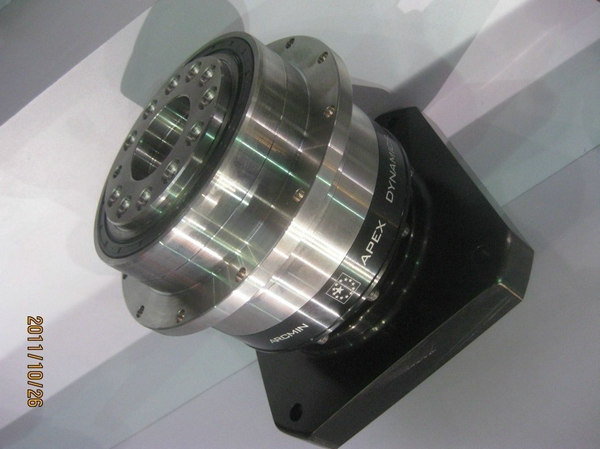

規格 2.輸出轉數100rpm 時，作用於輸出法蘭位置。 APEX精密行星齒輪減速機AF/AFR系列減速器具有以下特點：
臺灣精銳APEX上海廣用APEX系列伺服行星減速機廣州售后服務中心供應
AD 系列減速機
本系列減速機的特別設計可適用於連續運轉模式(S1)及循環運轉模式(S5)的運作
T2N : 14 Nm - 2000 Nm
單節 : 4 / 5 / 7 / 10
雙節 : 20/25/35/40/50/70/100/16/21/31/61/91
單節 : ≤1 arcmin / ≤3 arcmin / ≤5 arcmin
雙節 : ≤3 arcmin / ≤5 arcmin / ≤7 arcmin
單節 : ≧ 97%
雙節 : ≧ 94%
七種尺寸可供選用:
AD047 / AD064 / AD090 / AD110 / AD140 / AD200 / AD255
節數
減速比1
AD047
AD064
AD090
AD110
AD140
AD200
AD255
額定輸出力矩 T2N
Nm
1
4
19
48
130
270
560
1,100
1,700
5
22
60
160
330
650
1,200
2,000
7
19
50
140
300
550
1,100
1,800
10
14
40
100
230
450
900
1,500
2
20
19
48
130
270
560
1,100
1,700
25
22
60
160
330
650
1,200
2,000
35
19
50
140
300
550
1,100
1,800
40
19
48
130
270
560
1,100
1,700
50
22
60
160
330
650
1,200
2,000
70
19
50
140
300
550
1,100
1,800
100
14
40
100
230
450
900
1,500
16
19
48
130
270
560
1,100
1,700
21
22
60
160
330
650
1,200
2,000
31
19
50
140
300
550
1,100
1,800
61
19
50
140
300
550
1,100
1,800
91
14
40
100
230
450
900
1,500
急停扭矩 T2NOT3
Nm
1,2
4~100
3倍額定輸出力矩
額定輸入轉速 N1N
rpm
1,2
4~100
5,000
5,000
4,000
4,000
3,000
3,000
2,000
最大輸入轉速 N1B
rpm
1,2
4~100
10,000
10,000
8,000
8,000
6,000
6,000
4,000
超精密背隙 P0
arcmin
1
4~10
-
-
≤ 1
≤ 1
≤ 1
≤ 1
≤ 1
2
20~100
-
-
-
≤ 3
≤ 3
≤ 3
≤ 3
精密背隙 P1
arcmin
1
4~10
≤ 3
≤ 3
≤ 3
≤ 3
≤ 3
≤ 3
≤ 3
2
20~100
≤ 5
≤ 5
≤ 5
≤ 5
≤ 5
≤ 5
≤ 5
標準背隙 P2
arcmin
1
4~10
≤ 5
≤ 5
≤ 5
≤ 5
≤ 5
≤ 5
≤ 5
2
20~100
≤ 7
≤ 7
≤ 7
≤ 7
≤ 7
≤ 7
≤ 7
扭轉剛性
Nm/
arcmin 1,2
4~100
7
13
31
82
151
440
1,006
最大彎曲力矩
F2kB2Nm
1,2
4~100
42.5
125
235
430
1,300
3,064
5,900
容許軸向力 F2B2
N
1,2
4~100
990
1,050
2,850
2,990
10,590
16,660
29,430
使用壽命
hr
1,2
4~100
30,000 *
效率
%
1
4~10
≧ 97 %
2
20~100
≧ 94 %
重量
kg
1
4~10
0.7
1.2
3.0
5.6
11.9
31.6
56.1
2
20~100
1.0
1.6
3.7
7.3
15.9
36.9
70.4
16~91
1.0
1.4
3.5
6.5
15.5
34.2
67.2
使用溫度
ºC
1,2
4~100
-10ºC ~+ 90ºC
潤滑
1,2
4~100
合成潤滑油脂(NYOGEL 792D)
防護等級
1,2
4~100
IP65
安裝方向
1,2
4~100
任意方向
噪音值
(n1=3000rpm,無負載)dB(A)
1,2
4~100
≤ 56
≤ 58
≤ 60
≤ 63
≤ 65
≤ 67
≤ 70
1.減速比 ( i =Nin/Nout )
3.最大加速力矩T2B = 60% of T2NOT。
*連續運轉，使用壽命為15,000 hrs.
七種外殼尺寸：AF/AFR42、AF/AFR60、AF/AFR75、AF/AFR100、AF/AFR140、AF/AFR180、AF/AFR220；21種減速比：3-100；輸出額定力矩T2N : 14 Nm - 2000 Nm；低背隙；容易安裝；結構緊湊；高效率；低噪音 。
 |
