| 申請?zhí)枺?/TD>
| 200610155187 |
申請日： |
2006/12/13 |
| 公開日： |
2007/06/06 |
公告日： |
|
| 公開號： |
1976173 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
一種雙輸出扭矩的減速電機 |
| 國際分類號： |
H02K 7/116;F16H 1/20 |
| 范疇分類號： |
37A |
| 發明人： |
金拓 |
| 申請人： |
盧能曉 |
| 申請人地址： |
浙江省臨海市軍體路8號臺州初級中學青少年科技中心 |
| 郵編： |
317000 |
| 文摘： |
| 本發明公開了一種雙輸出扭矩的減速電機，包括電機和齒輪減速機構，電機轉軸上設有兩個單向軸承，分別為正轉單向軸承和反轉單向軸承，齒輪減速機構中設有兩套齒輪組，在兩套齒輪組中，其中一組為同轉向減速齒輪組，另一組為反轉向減速齒輪組，其中的兩個輸入齒分別套設在兩個單向軸承上，兩個輸出齒共同固定套設在輸出軸上。電機正轉，電機轉軸帶動其中一套齒輪組工作，電機反轉，電機轉軸帶動另一套齒輪組工作，實現兩種扭矩輸出。本裝置兩種輸出狀態均充分利用了電機的輸出功率，而且切換簡單，只需改變電機轉向，有利于自動控制，具有結構簡單、成本低的優點。 |
| 主權利要求： |

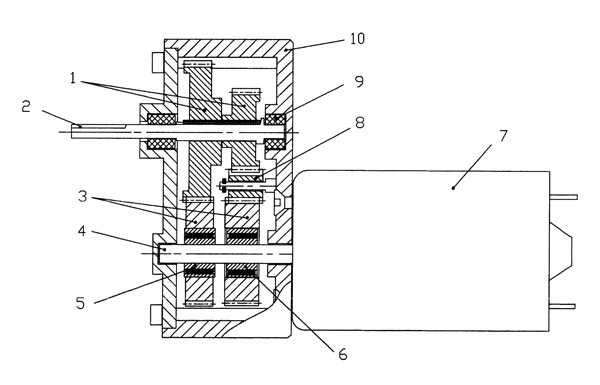

| 一種雙輸出扭矩的減速電機，包括電機（７）和齒輪減速機構，其特征是：電機轉軸（４）上設有兩個單向軸承，分別為正轉單向軸承（５）和反轉單向軸承（６），齒輪減速機構中設有兩套齒輪組，在兩套齒輪組中，其中一組為同轉向減速齒輪組，另一組為反轉向減速齒輪組，其中的兩個輸入齒（３）分別套設在兩個單向軸承上，兩個輸出齒（１）共同固定套設在輸出軸（２）上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
