| 申請?zhí)枺?/TD>
| 200420021174 |
申請日： |
2004/03/19 |
| 公開號： |
|
公告號： |
2685659 |
| 授權日： |
2005-3-16 |
授權公告日： |
2005-3-16 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
33109 |
代理人： |
尉偉敏 |
| 發明名稱： |
減速機殼體的前端蓋 |
| 國際分類號： |
F16H 57/00 |
| 范疇分類號： |
|
| 發明人： |
許曉華 |
| 申請人： |
許曉華 |
| 申請人地址： |
浙江省東陽市吳寧鎮人民路96號 |
| 郵編： |
322100 |
| 文摘： |

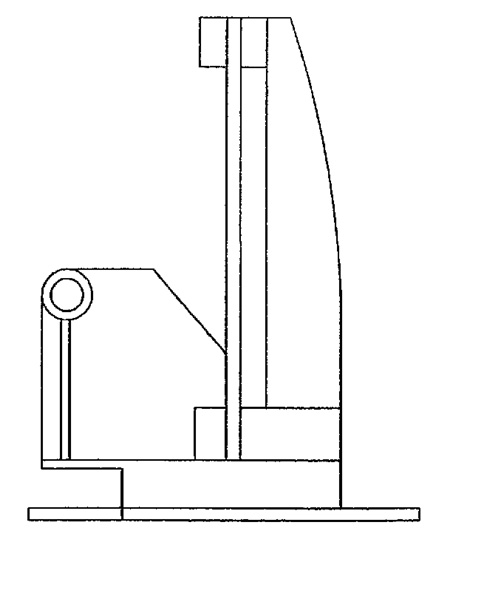

| 本實用新型涉及一種小型減速機殼體的前端蓋。它解決了現有小型減速機殼體前端蓋結構復雜、安裝不方便、制作成本高的缺陷。所采取的技術措施為：減速機殼體的前端蓋，包括底座和蝸輪固定板，所述底座上設有蝸桿中心孔，其特征在于：在所述底座上豎直地設有固定蝸桿端部的固定柱，所述固定柱的高度和蝸桿伸出底座平面的高度相應，且其端部有與固定柱成一體的蝸桿固定圈，蝸桿固定圈的中心孔孔徑和蝸桿端部直徑相匹配；所述固定柱有向蝸輪方向的開口，蝸桿和蝸輪在所述開口處嚙合。這種減速機前端蓋結構可方便用于多種小型減速機的殼體上。 |
| 主權利要求： |
| 減速機殼體的前端蓋，包括底座和蝸輪固定板，所述底座上設有蝸桿中心孔，其特征在于：在所述底座（１）上豎直地設有固定蝸桿端部的固定柱（３），所述固定柱的高度和蝸桿伸出底座（１）平面的高度相應，且其端部設有與固定柱成一體的蝸桿固定圈（４），蝸桿固定圈（４）的中心孔孔徑和蝸桿端部直徑相匹配；所述固定柱（３）上設有向蝸輪方向的開口，蝸輪、蝸桿在所述開口處嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
