| 申請?zhí)枺?/TD>
| 93229275 |
申請日： |
1993/09/18 |
| 公開號： |
|
公告號： |
2169730 |
| 授權日： |
1994-5-15 |
授權公告日： |
1994-6-22 |
| 專利類別： |
新型 |
國別省市代碼： |
23[中國|黑龍江] |
| 代理機構代碼： |
23106 |
代理人： |
林葳 |
| 發明名稱： |
錐齒諧波減速機 |
| 國際分類號： |
F16H 1/12 |
| 范疇分類號： |
27D |
| 發明人： |
田英山 |
| 申請人： |
田英山 |
| 申請人地址： |
黑龍江省雞東縣雞東煤礦生產技術科 |
| 郵編： |
158200 |
| 文摘： |
| 錐齒諧波減速機，屬機械領域的傳動裝置，它采用內錐齒輪與錐齒輪嚙合傳動，輸入軸為偏角拔軸，輸出軸即軛形接頭通過十字塊，銷軸與軸承同軛形擺架連接，內錐齒輪固定在軛形擺架上，軛形擺架與偏角拔軸通過圓錐滾子軸承連接。該機構可實現大減速比減速，并可實現偏角軸的減速傳動；機構承載能力大，傳動平穩，可廣泛應用于煤炭，冶金、船舶等各行業。 |
| 主權利要求： |

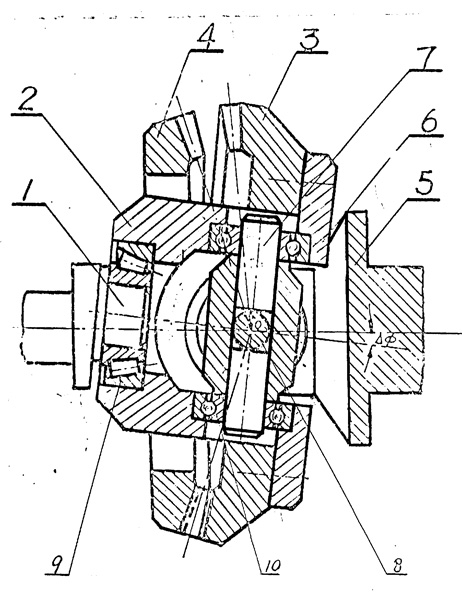

| 一種主要由內錐齒輪３、錐齒輪４構成的錐齒諧波減速機，其特征在于：它還由偏角拔軸１、軛形擺架２、十字塊６、銷軸７、８、軛形接頭５、園錐滾子軸承９和四個軸承１０等零件組成；內錐齒輪４固定在軛形擺架２上；軛形擺架２與軛形接頭５通過十字塊６、銷軸７、８和四個軸承１０連接，銷軸７、８插入十字塊６的十字形孔中，在銷軸７、８兩端均裝有軸承１０，銷軸７兩端的軸承１０與軛形擺架２連接，銷軸８兩端的軸承１０與軛形接頭５連接；軛形擺架２與偏角拔軸１通過園錐滾子軸承９連接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2000-11-1;因費用終止日 |
