圖1  彎曲疲勞壽命系數KFN圖
圖2  接觸疲勞壽命系數KHN圖
圖3  齒輪彎曲疲勞極限σFE圖
圖4  齒輪接觸疲勞極限σHlim圖
圖5  動載系數KV圖
圖6  彎曲強度計算用齒向載荷分布系數KFβ圖
圖7  齒輪傳動精度選擇圖
圖8  標準斜齒圓柱齒輪傳動端面重合度εα圖
圖9  螺旋角影響系數Yβ圖
圖10  區域系數ZH圖

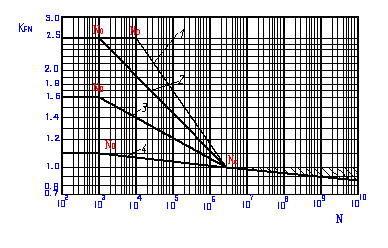

圖1 彎曲疲勞壽命系數K_FN(當N>Nc時，可根據經驗在網紋區內取K_FN值)

1—調質鋼；球墨鑄鐵（珠光體、貝氏體）；珠光體可鍛鑄鐵

2—滲碳淬火的滲碳鋼；全齒廓火焰或感應淬火的鋼、球墨鑄鐵
3—滲氮的滲氮鋼；球墨鑄鐵（鐵素體）；灰鑄鐵；結構鋼。
4—氮碳共滲的調質鋼、滲碳鋼。

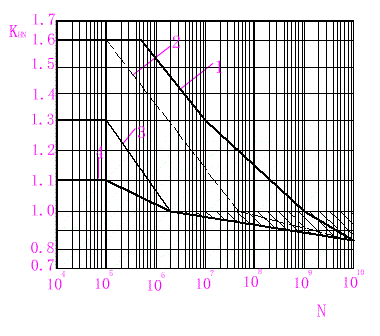

圖2 接觸疲勞壽命系數K_HN(當N>Nc時，可根據經驗在網紋區內取K_HN值)

1— 允許一定點蝕時的結構鋼；調質鋼；球墨鑄鐵（珠光體、貝氏體）；珠光體可鍛鑄鐵；滲碳淬火的滲碳鋼

2— 結構鋼；調質鋼；滲碳淬火鋼；火焰或感應淬火的鋼、球墨鑄鐵；球墨鑄鐵（珠光體、貝氏體）；珠光體可鍛鑄鐵；

3— 灰鑄鐵；球墨鑄鐵（鐵素體）；滲氮的滲氮鋼；調質鋼、滲碳鋼
4— 氮碳共滲的調質鋼、滲碳鋼

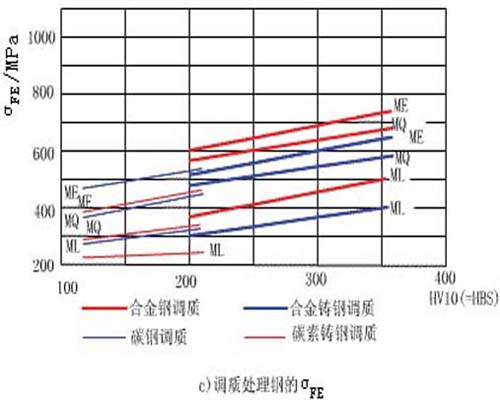

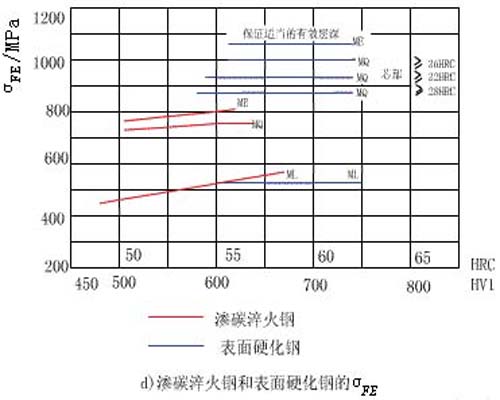

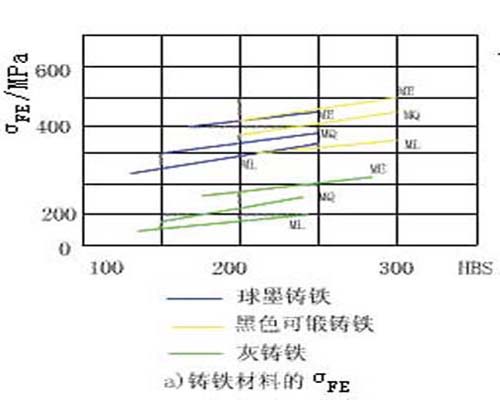

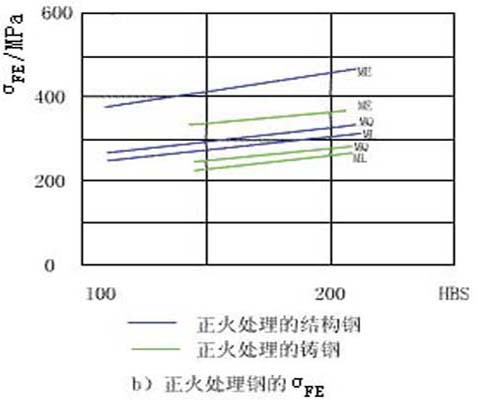

圖3 齒輪彎曲疲勞極限σ_FE圖
